Предохранительный клапан (Сдвоенный) VBCD DE/A, SE, SE/A, SE/A FLV, WBCDELU


Предохранительный клапан (Сдвоенный) VBCD DE/A, SE, SE/A, SE/A FLV, WBCDELU

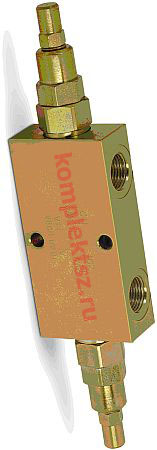

Тормозные Подпорные клапана VBCD DE/A, SE, SE/A, SE/A FLV, WBCDELU Тормозной подпорный клапан используется для контроля движения потока и блокировки блока регулировки в обоих направлениях, осуществляя следующие функции:

контролируемое снижение напора, которое не проходит незамеченным увлекаемое собственным весом, поскольку клапан не допускает никакой кавитации блока регулировки;

ограничение максимального давления в случае толчков вызванных напором, перегрузок или резкого управления (контроль напора с распределителем в открытом центре).



Материалы клапана и их характеристики:
Корпус клапана: оцинкованная сталь.
Внутренние компоненты клапана: закаленная легированная сталь.
Уплотнения клапана: BUNA N стандарт
Герметичность: незначительные утечки.

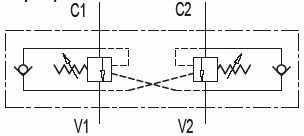

Типовой монтаж в гидросхему: Подсоединить к отверстиям V1 и V2 напорные линии, к отверстиям C1 и С2 линии на управляемое устройство. Монтаж линейный.
Тормозные Подпорные клапана VBCD DE/A, SE, SE/A, SE/A FLV, WBCDELU

Для соединения гидрозамка к гидрошлангам РВД используются фитинг штуцер BSP с цилиндрической трубной резьбой и уплотнительные кольца USIT-R. Гидрошланг с метрическими фитингами DKOL или DKOS подключайте через резьбовые адаптеры.

Стандартное исполнение тормозного подпорного клапана 320 Бар.
Номинал давления клапана должен быть как минимум в 1,3 раза выше принудительного давления потока, чтобы позволить клапану закрываться даже когда давление достигает максимального напора.

КодНаименование для заказаСоотношение регулировкиРасход макс. л/минДавление макс. Бар
V0420Подпорный клапан VBCD ⅜” DE1:3,135350
V0430Подпорный клапан VBCD ½” DE1:3,150350
V0431Подпорный клапан VBCD ¾” DE1:5,5105350

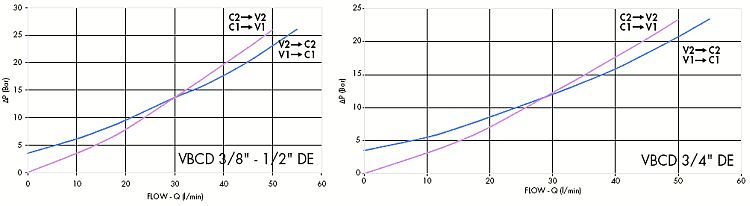

Параметры потери давления в тормозном подпорном клапане
Тормозные Подпорные клапана VBCD DE/A, SE, SE/A, SE/A FLV, WBCDELU

По специальному заказу:
С номинальным давлением отличным от стандартного.
Соотношение регулировки: 1:8 (уточнить CODICE/RP18).

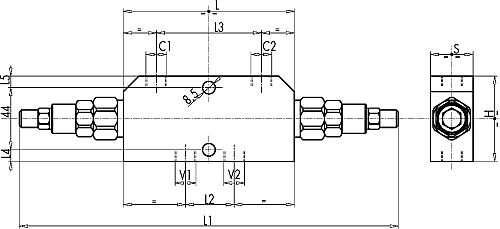

Чертеж Тормозные подпорные клапана серий VBCD DE/A, SE, SE/A, SE/A FLV, WBCDELU.
Тормозные Подпорные клапана VBCD DE/A, SE, SE/A, SE/A FLV, WBCDELU

Размеры габаритные на тормозные подпорные клапана серий VBCD DE/A, SE, SE/A, SE/A FLV, WBCDELU
КодНаименование для заказаРезьба, V1-V2 C1-C2LL1L2L3L4L5HSВес
mmmmmmmmmmmmmmmmKg/кг
V0420Подпорный клапан VBCD ⅜” DEBSP ⅜”12026434738860301,724
V0430Подпорный клапан VBCD ½” DEBSP ½”12026436738860301,688
V0431Подпорный клапан VBCD ¾” DEBSP ¾”15229658106152180353,000
