Дроссель с обратным клапаном VRF VURF


Дроссель с обратным клапаном VRF VURF


Дроссель с обратным клапаном VRF Дроссель с обратным клапаном позволяет регулировать скорость одного блока в одном направлении и свободное движение потока в другом.
Не будучи компенсированной давлением, регулировка потока дросселя с обратным клапаном VRF будет зависеть от давления и вязкости масла.

Материалы дросселя и их характеристики:
Корпус дросселя : оцинкованная сталь.
Внутренние компоненты дросселя : закаленная легированная сталь.
Уплотнения дросселя : BUNA N стандарт
Герметичность: незначительные утечки при закрытом клапане.

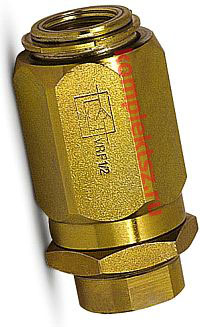

Дроссель с обратным клапаном VRF

Типовой монтаж дросселя с обратным клапаном VRF в гидросхему: Подсоединить канал V на напорную линию и канал С на управляемое устройство. Поток направлен с С на V и свободен в противоположном направлении. В случае использования на блоках с запорными клапанами, клапан регулятора потока (VRF) монтируется между блоком и запорным клапаном.

Регулировка потока дросселя с обратным клапаном VRF осуществляется посредством вращения внешней муфты: вращая по часовой стрелке интенсивность потока возрастает и наоборот. Отрегулировав расход один раз, установить зажимную гайку таким образом, чтобы сохранить установленные значения даже при возможной вибрации.

Для соединения обратного дросселя с обратным клапаном VRF к гидрошлангам РВД используются фитинг штуцер BSP с цилиндрической трубной резьбой и уплотнительные кольца USIT-R. Гидрошланг с метрическими фитингами DKOL или DKOS подключайте через резьбовые адаптеры.


КодНаименование для заказаРасход макс. л/минДавление макс. БарДавление открытия Бар
V0540Дроссель с обратным клапаном VRF ¼”203000,5
V0550Дроссель с обратным клапаном VRF ⅜”453000,5
V0560Дроссель с обратным клапаном VRF ½”703000,5
V0570Дроссель с обратным клапаном VRF ¾”1102500,5
V0580Дроссель с обратным клапаном VRF 1”1602500,5

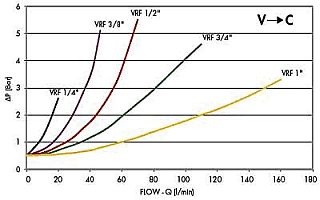

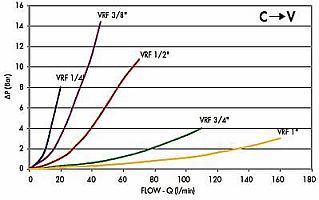

Параметры потери давления в дросселе с обратным клапаном VRF.
Дроссель с обратным клапаном VRFДроссель с обратным клапаном VRF

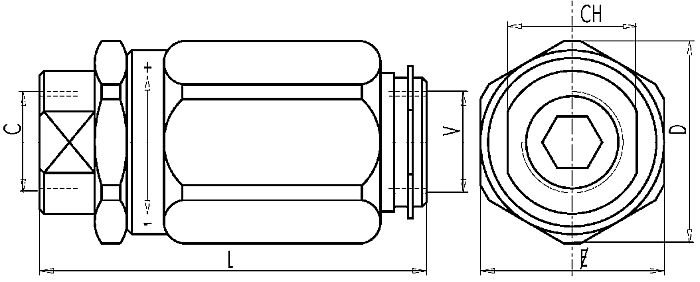

Чертеж дроссель с обратным клапаном VRF.
Дроссель с обратным клапаном VRF

Размеры габаритные на дроссель с обратным клапаном VRF.
КодНаименование для заказаРезьба, V - CLECHDВес
mmmmmmmmKg
V0540Дроссель с обратным клапаном VRF ¼”BSP ¼”66,53019340,274
V0550Дроссель с обратным клапаном VRF ⅜”BSP ⅜”733224360,330
V0560Дроссель с обратным клапаном VRF ½”BSP ½”803827420,484
V0570Дроссель с обратным клапаном VRF ¾”BSP ¾”954632510,824
V0580Дроссель с обратным клапаном VRF 1”BSP 1”1095541601,314
